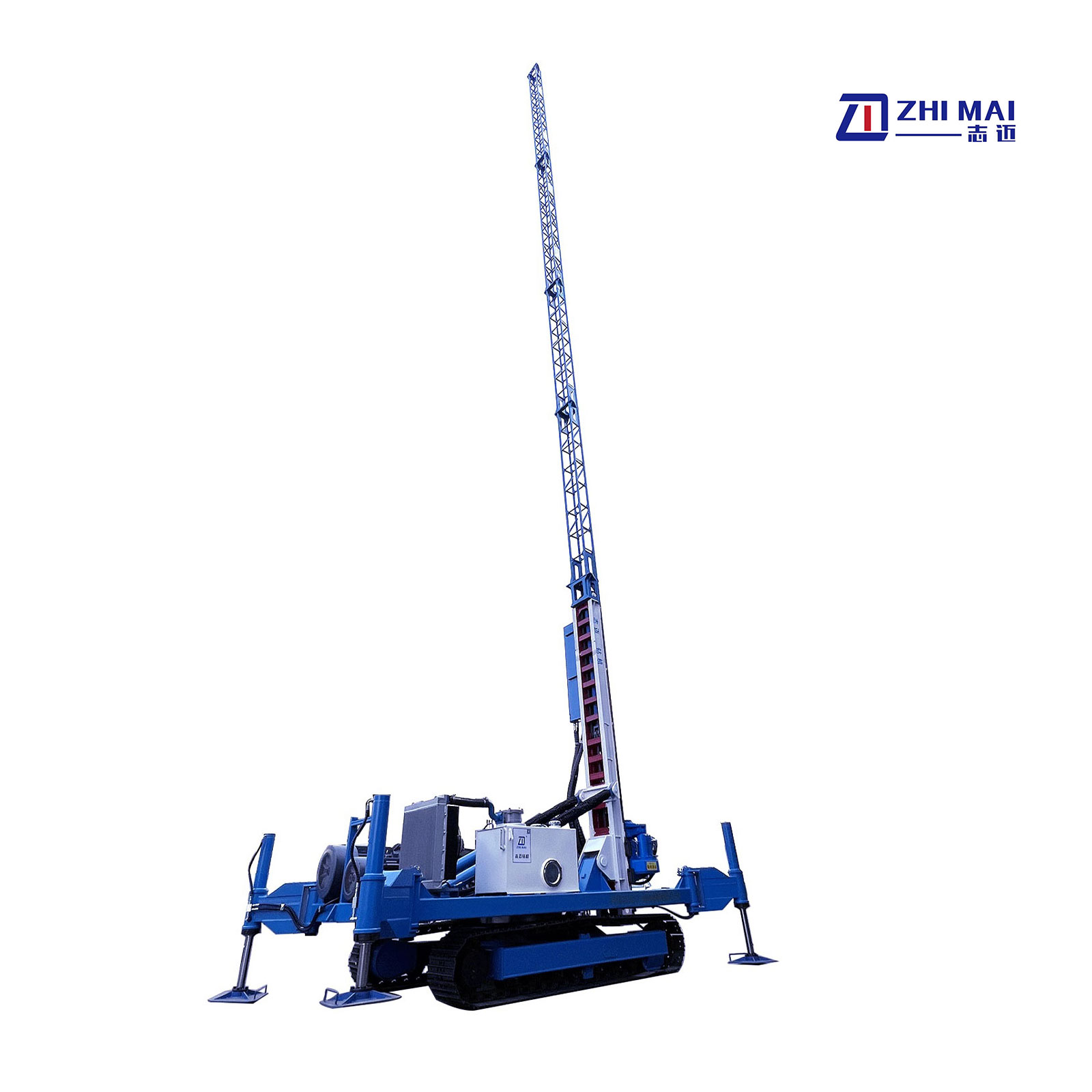

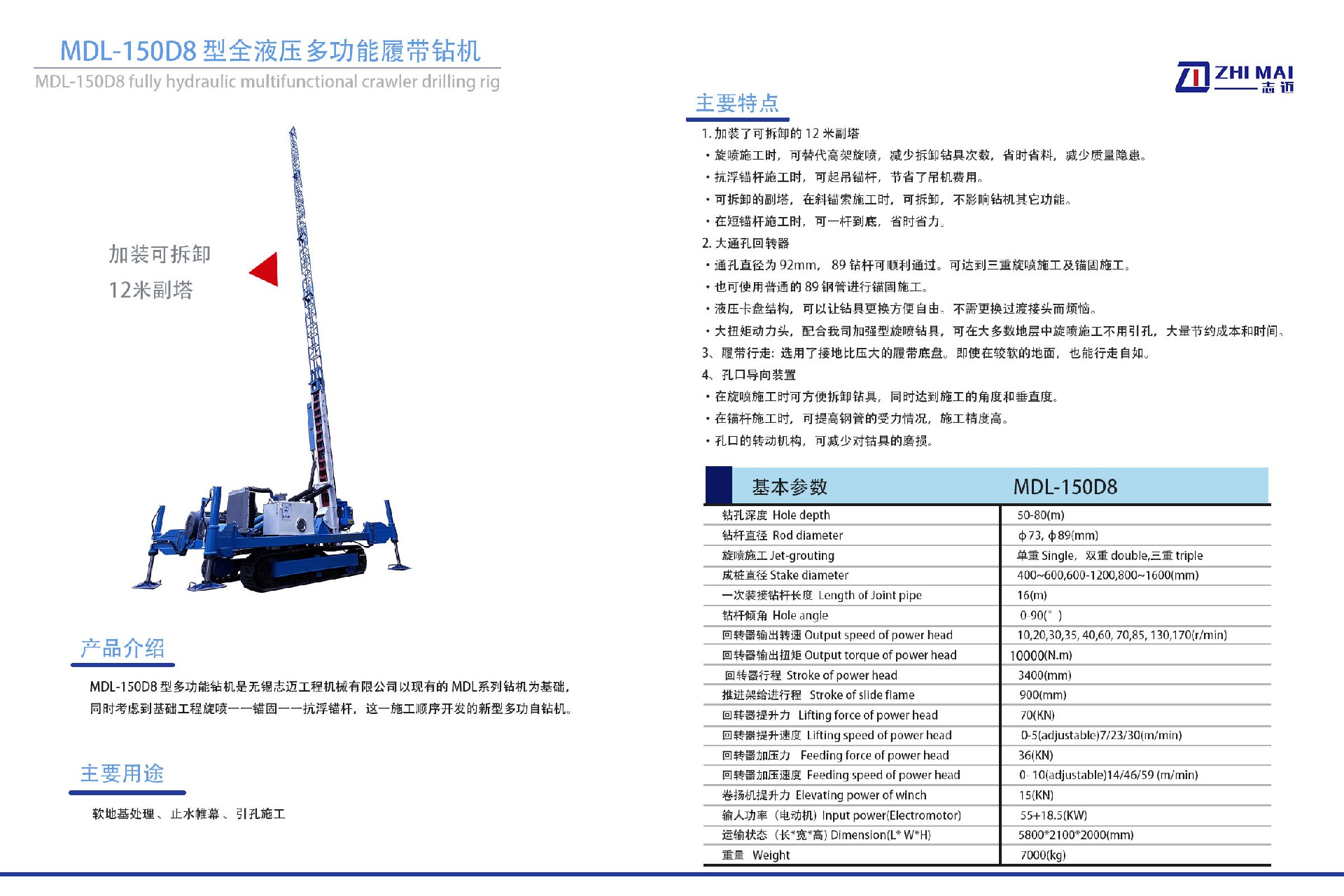

MDL-150D8型全液壓多功能履帶鉆機

產品介紹

MDL-150D8 型多功能鉆機是無錫志邁工程機械有限公司以現有的 MDL系列鉆機為基礎，同時考慮到基礎工程旋噴一一錨固一一抗浮錨桿，這一施工順序開發的新型多功自鉆機。

您可以放心從我們工廠購買高架旋噴鉆機，RM將為您提供最好的售后服務和及時交貨。

主要用途：

1、軟地基處理 2、止水帷幕 3、引孔施工

高架旋噴鉆機主要特點：

1. 加裝了可拆卸的 12 米副塔

· 旋噴施工時，可替代高架旋噴，減少拆卸鉆具次數，省時省料，減少質量隱患。

· 抗浮錨桿施工時，可起吊錨桿，節省了吊機費用。

· 可拆卸的副塔，在斜錨索施工時，可拆卸，不影響鉆機其它功能。

· 在短錨桿施工時，可一桿到底，省時省力。

2. 大通孔回轉器

·通孔直徑為 92mm， 89 鉆桿可順利通過?？蛇_到三重旋噴施工及錨固施工。

·也可使用普通的 89 鋼管進行錨固施工。

·液壓卡盤結構，可以讓鉆具更換方便自由。不需更換過渡接頭而煩惱。

·大扭矩動力頭，配合我司加強型旋噴鉆具，可在大多數地層中旋噴施工不用引孔，大量節約成本和時間。

3、履帶行走

高架旋噴鉆機選用了接地比壓大的履帶底盤。即使在較軟的地面，也能行走自如。

4、孔口導向裝置

·在旋噴施工時可方便拆卸鉆具，同時達到施工的角度和垂直度。

·在錨桿施工時，可提高鋼管的受力情況，施工精度高。

·孔口的轉動機構，可減少對鈷具的磨損。

主要技術參數 /Main Technique Specifications:

使用性能               Specification                        MDL-150D8

鉆孔深度 (m)                Hole depth (m)                        50-80

鉆桿直徑 (mm)              Rod diameter (mm)                  ф73, ф89

旋噴施工                    Jet-grouting          單重 Single，雙重 double,三重 triple

成樁直徑 (mm)              Stake diameter (mm)        400~600,600-1200,800~1600

一次裝接鉆桿長度 (m)         Length of Joint pipe (m)               16

鉆桿傾角(°)               Hole angle(°)                      0-90

回轉器輸出轉速(r/min)  Output speed of power head(r/min)  10,20,30,35, 40,60, 70,85, 130,170

回轉器輸出扭矩（N/m)  Output torque of power head(N.m)           10000

 回轉器行程 (mm)       Stroke of power head(mm)                 3400

推進架給進行程 (mm)   Stroke of slide flame(mm)                    900

回轉器提升力 (kN)    Lifting force of power head (KN)                  70

回轉器提升速度 (m/min)  Lifting speed of power head(m/min)     0-5(adjustable)7/23/30

回轉器加壓力 (KN)   Feeding force of power head(KN)                  36

回轉器加壓速度 (m/min)  Feeding speed of power head(m/min)   0- 10(adjustable)14/46/59

卷?yè)P機提升力 (KN）Elevating power of winch  (KN)                      15

輸人功率（電動機(KW)  Input power(Electromotor)(KW)            55+18.5

運輸狀態（長*寬*高）（mm)  Dimension(L* W*H) (mm)         5800*2100*2000

重量 (kg)                     Weight(kg)                     6500
